Eigentlich braucht man für den Soxos Strike7 keinen Baubericht, da ja alles soweit vom Hersteller optimal vorgegeben ist. Beim Einstellen der verbauten Komponenten hilft es aber vielleicht doch, wenn man mal einen Blick auf das Setup anderer Piloten wirft.
Mit diesem Setup kann ich auch bei einer Außentemperatur von 30°C problemlos meinen gewohnten Flugstil fliegen. Sowohl der Regler (außen <40°C) als auch der Motor (<50°C) werden nicht sonderlich heiß. Das Logfile des Kosmik gibt für die FETs eine Maximaltemperatur von 55°C an. Nach dem reduzieren der Last kühlten sie sich auf 44°C ab.
Diesen Heli habe ich auch in den neXt RC Modellflugsimulator eingebaut.
Der Elko-Akku lädt sich nach dem Anstecken des Flugakkus auf und gibt bei Totalausfall der Empfängerstromversorgung noch für 45 Sekunden Strom. Das reicht für eine gepflegte Autorotation.

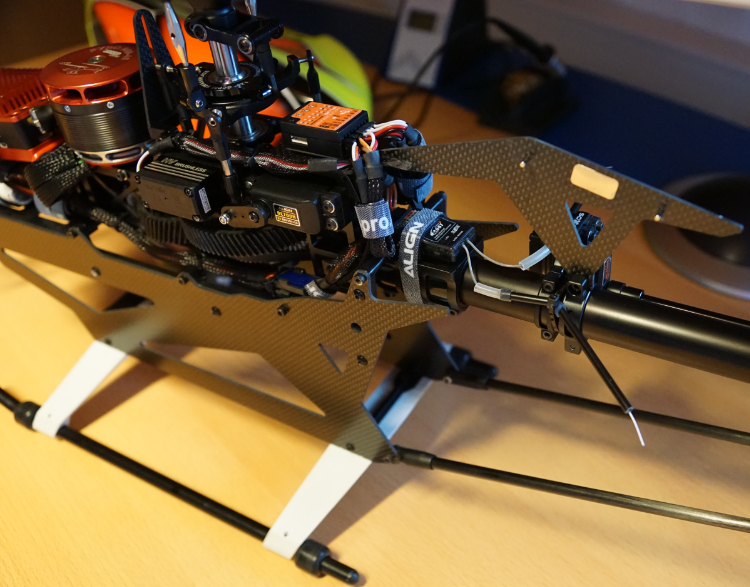

Die Antennen des Empfängers stehen im 90° Winkel zueinander. So ist stets ein genügender Abstand zu elektrisch leitfähigen Teilen gewährleistet. Die blanken Teile der Antennen dürfen nicht von den Kunststoffröhrchen überdeckt werden. Der blanke Teil ist der Teil, der die Funksignale sendet. Der kunststoffummantelte Rest der Antenne dient lediglich der Verlängerung der Antenne.
Damit die Heckrotorperformance auch bei härteren 3D Gangarten passt, verwende ich die 116 mm Heckrotorblätter. Die Neutralstellung hab ich auf etwa 5° eingestellt. Wenn man hinter dem Heli steht, drückt das Heck dann nach links.
Da ich lediglich 1900 u/min fliege, gibt es eine Besonderheit bei der Wegeinstellung des Heckservos. Der Strike7 lässt zwar bis zu 45° Pitchwinkel am Heckrotor zu, beim Einstellen des Servowegs im Microbeast sollten Sie aber trotzdem nicht mehr als 30° einstellen. Größere Anstellwinkel führen nur zum Strömungsabriss an den Heckblättern.
Die Außenseite des Heckriemens habe ich ganz dünn mit Vario Siliconöl eingestrichen. Das macht ihn flexibler und der Laufwiderstand verringert sich... gerade bei Autorotationen ist das ganz praktisch.

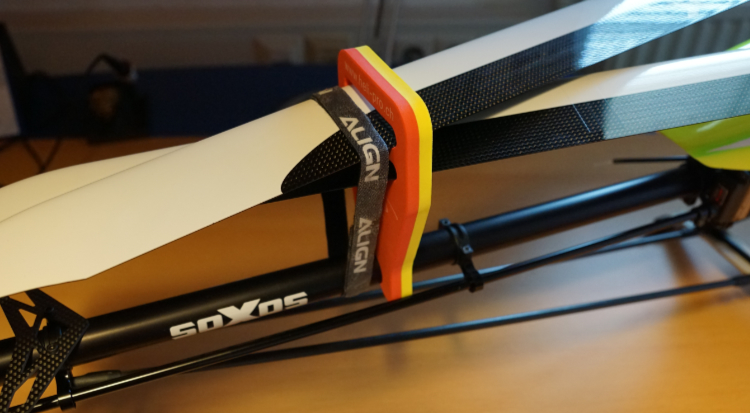

Etwas Klettband vereinfacht den Transport, da der Blatthalter sehr leicht vom Heckrohr rutscht.
Vor der Programmierung sollte bei Futaba Sendern der Gaskanal invertiert werden. Den Kosmik betreibe ich im Modus 4 (Heli-Modus).
Maximalpitch +/-13°. Die 6° zur Geometriemessung gebe ich bei positivem Anstellwinkel an. Wenn der Pitchknüppel in der Mitte (0°) ist, ergibt die zyklische Begrenzung bei maximalem Rollausschlag einen positiven Anstellwinkel von 11°. Die Werte in Klammern dienen nur als Anhaltspunkt, also einstellen und nicht einfach übernehmen.
Grundeinstellung | Wert | |
---|---|---|
Einbaulage | Horizontal - Anschluss hinten | |
Ansteuerfrequenz Taumelscheibe | 200 Hz | |
Mittenimpuls Heckservo | 1520 us | |
Ansteuerfrequenz Heckservo | 333 Hz | |
Wegbegrenzung und Steuerrichtung Heckservo | invertiert, (650, 575) | |
Taumelscheibentyp und Mischung | 120° | |
Mittentrimmung Taumelscheibe | ||
Servolaufrichtungen Taumelscheibe | normal, normal, invertiert | |
Weganpassung Taumelscheibe | (784) | |
Pitcheinstellung | +/-13° (1066, 1121), Pitchrichtung: umgekehrt | |
Zyklische Begrenzung | 11° (1378) | |
Zyklische Steuerrichtung | normal, normal |
Parameter Beast | Wert |
---|---|
Trimmung | Lediglich Pitch feingetrimmt, man kann hier aber auch ohne Nachteile die Taumelscheibe ausrichten. |
Bank1: Steuerverhalten | Agil (Roll: 280, 20, Nick: 280, 20, Heck: 540, 40 Pitch: 5 |
Bank1: Parameter | Schnellflugstabilität: 50 Drehratenkonsistenz Heck: 115 Totzone der Steuerknüppel: 30 Zyklisches Ansprechverhalten: 8 Pitch Verstärkung: 0 Revo Mix Pitch: 25 Revo Mix Zyklisch: 0 (unbedingt auf 0 setzen!) Rotordrehrichtung: rechtsdrehend |
Damit sich der Hubschrauber mit den 13° Maximalpitch auch feinfühlig kontrollieren lässt, verwende ich eine Pitchkurve um den Steuerweg zu verschieben.
Pitchkurve | Wert |
---|---|
P 1 | -100 |
P 4 | -39 |
P 7 | -11,0 |
P 8 | -3,0 |
P 9 | 0 |
P 10 | +3,0 |
P 11 | +11,0 |
P 14 | +39 |
P 17 | +100 |
Gaskurve (eine gerade horizontale Linie):
Kreisel:
3D | Dual Rate | Expo |
---|---|---|
Roll | 105% | -28% |
Nick | 105% | -28% |
Heckrotor | 100% | -10% |
